輸電線路北斗桿塔傾斜在線監測裝置

一、需求分析

輸電線路基本上都采用架空線路，運行條件十分惡劣。在沙漠地帶、高鹽土質區、采空區和山 地滑坡區等不良地質區，在重力、應力、自然力擾動作用下，桿塔地基容易變形，導致桿塔傾斜、 甚至倒塔斷線，使供電線路陷于癱瘓，嚴重影響人們的生產生活，造成巨大損失。我司開發的輸電 線路北斗桿塔傾斜在線監測裝置可以實時監測桿塔傾斜情況，及時了解運行桿塔的安全、可靠狀 況，根據傾斜監測數據發展趨勢，對超標桿塔傾斜狀況及時進行多種方式預報警，指導檢修和維 護，提醒運行維護人員加固地基，防止倒塔事故發生。

二、工作原理

輸電線路北斗桿塔傾斜在線監測裝置主機將傾斜傳感器采集到的桿塔傾斜縱向傾斜角、橫向 傾斜角和綜合傾斜角等線路數據 ，經過數字化壓縮編碼后，通過4G/5G/WIFI無線網絡、電力專 網送到監控中心，監控中心對數據信號進行解碼，即可將桿塔傾斜數據通過數字和圖表形式直觀 顯示在屏幕上。監控中心通過數據監控客戶端實時瀏覽觀測各監控點的現場情況，維護監控人員 通過從現場發送來的桿塔傾斜數據進行分析，如出現異常的預警信息，即立刻作出相應的應急處 理，以確保高壓線路的安全運行。

三、功能特點

1、桿塔傾斜監測基本配置：主控單元、桿塔傾斜監測單元、通信單元、供電單元、北斗通信模塊、安裝支架及輔材；

2、實時采集應桿塔順線和橫向傾斜角度數據，同時采集監測裝置電源電壓、電量百分比等表征電源性能的參量；

3、能采集監測裝置所在位置通信信號強度；

4、數據采集方式，具備自動采集方式與受控采集方式；

5、數據采集間隔：根據采集參量的變化特征，可結合用戶需求而設定；數據采集間隔小可設置為5分鐘，默認時間間隔為30分鐘；

6、能正確記錄和存儲實時監測數據，裝置異常等情況下能夠正確建立事件標識；監測裝置能存放至少連續90天的監測數據或主站因通訊等問題 未上傳的數據；

7、保證記錄數據的安全性，不因電源中斷、快速或緩慢波動及跌落等原因丟失已記錄的動態數據；不因外部訪問而刪除動態記錄數據；不允許 人工刪除和修改動態記錄數據；不丟失或抹去已記錄的信息；

8、具有監測功能故障和通信中斷等異常情況的自動報警功能；具備數據超標報警、裝置功能異常報警等故障報警功能，且設備狀態參量報警閾 值可設置；

9、報警信息能區分各種不同類型的異常情況，包括監測數據、裝置自檢異常等；

10、報警信息實現實時遠傳，報警策略設置可修改；

11、供電單元一般包括能量采集單元、蓄電池和控制器等；具備自動浮充電能、過壓保護、欠壓保護、過流保護和溫度補償?shù)裙δ埽?nbsp;

12、電源模塊配置獨立的充放電控制器，電源模塊標稱電壓為DC+12V；

13、持續無光照且無其他電力補充的條件下，蓄電池至少可以維持監測裝置正常運行15天的供電。

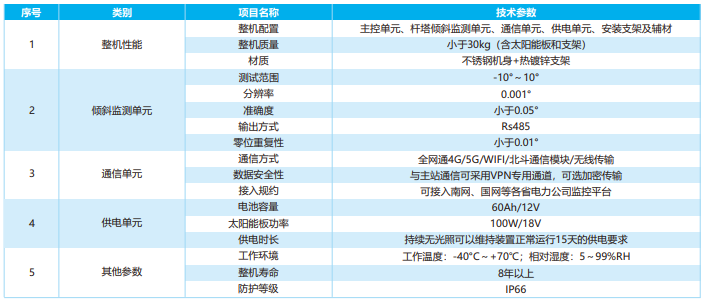

四、產品參數
