輸電線路接地電阻監測裝置

一、需求分析

各類建筑和設備，尤其電力系統終端，防雷地線必須可靠接地，以確保電流安全泄入大地。 眾多雷害事故的調查報告及電網的安全運行實踐經驗表明接地電阻的質量關系電力系統安全。工 程上為提高防雷地線的抗雷擊水平，必須降低地線的接地電阻。但是由于損傷，腐蝕，干旱等因 素的影響，接地電阻很可能發生較大變化，因此，接地電阻阻值大小的實時監測對保證設備外殼 靜電以及雷擊時避雷針強電流的安全瀉入大地意義重大。

二、工作原理

輸電線路接地電阻智能監測裝置適用于輸電線路桿塔接地、通訊設備接地、變配電站接地、 地下礦井設備接地、電氣設備接地、氣象防雷接地、石油化工接地、鐵路設施接地、建筑倉庫接 地等。接地電阻在線監測系統是專為在線監測接地引下線的連接狀況、回路接地電阻、金屬回路 聯結電阻而設計制造的。分開合式和閉合式結構，安裝時無需斷開接地引下線，方便快捷。在線 測試、非接觸測量、地線穿心通過、絕不影響防雷接地效果和設施的正常運行，無需自檢、實時 檢測、采用RS485有線通信或GPRS無線通信傳輸數據，實現遠程在線監測。檢測儀內置傳感器 與電路板完全封閉，確保野外、室內等長時間在線監測的高精度、高穩定性、高可靠性。

三、功能特點

接地電阻智能監測系統測量接地電阻的基本原理是測量回路電阻。傳感器先給被測接地回路一個激勵脈沖信號，在被測回路上感應一個 脈沖電勢E，在電勢E的作用下將在被測回路產生電流I。傳感器對E及I進行測量，并通過公式：R=E/I即可得到被測回路電阻。本系統將基于電 壓電流法設計防雷地線實時監測系統，該系統改變目前接地電阻靠人工手動測量的現狀，實現自動測量，多點同時監測，提高了測試效率和 的準確性。 接地電阻智能監測系統，通過3G/4G 通訊網絡，定時發送接地電阻監測結果，實現遠程多點在線監測等。監控軟件可以實時顯示被測接 地電阻數值，其自動記錄存儲的數據可以生成報表，方便保存、歷史數據查詢、打印、分析等。

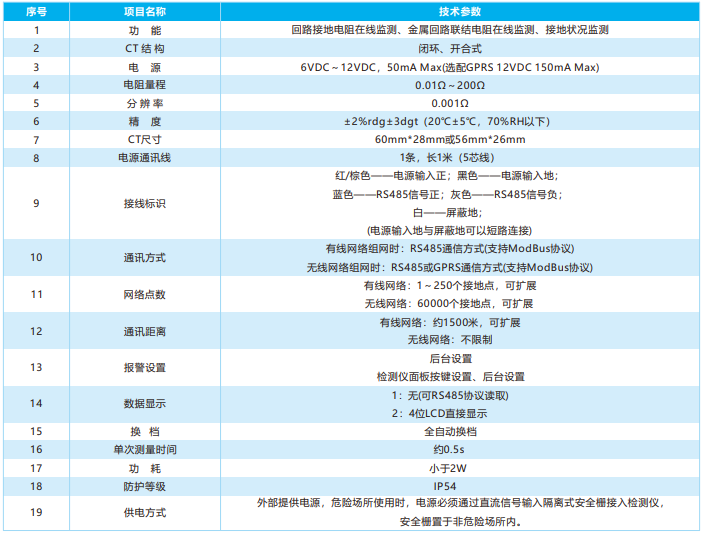

四、產品參數
