輸電線路智能螺栓在線監測裝置

型號：DX-WPS100-LS

一、需求分析

輸電線路鐵塔的狀態直接影響輸電線路安全運行，螺栓是鐵塔結構中不可或缺的部件，關乎著整個鐵塔結構的穩定，但在長期的戶外環境中，螺栓等部件、部件間連接處免不了損傷或形變，嚴重的甚至會造成倒塌等惡性事故。輸電線路智能螺栓在線監測裝置，是一款能夠?qū)崟r準確檢測螺栓軸力情況，并及時做出預警的設備。

二、工作原理

螺栓預緊力傳感器是為監測螺栓軸力專門設計的，在螺栓表面上貼上應變片，把螺栓本身做成傳感器，也可以當做普通墊圈一樣使用。傳感器可以單個使用，也可以將多個傳感器互連到網絡中，從而從一個連接點連續監視剩余的螺栓負載，可以實時監測傳遞應力變化數據，將實時數據傳送給管理人員，幫助電力工作人員及時發現及時采取措施解決，防止桿塔傾斜倒塌造成的經濟損失和人員傷亡。該裝置簡單實用，應用范圍廣，可應用于多種領域，可以給完善監測系統、提高智能水平、自動化程度、保障機組安全運行提供有力幫助。

三、功能特點

1、智能螺栓監測基本配置：主控單元、螺栓監測監測單元、通信單元、供電單元、安裝支架及輔材；

2、實時自動采集測量桿塔螺栓松動數據，并且將各項數據上傳到監控處，由工作人員查看并作出分析；

3、能采集監測裝置所在位置通信信號強度；

4、數據采集方式，具備自動采集方式與受控采集方式；

5、數據采集間隔：根據采集參量的變化特征，可結合用戶需求而設定；數據采集間隔小可設置為5分鐘，默認時間間隔為30分鐘 ;

6、能正確記錄和存儲實時監測數據，裝置異常等情況下能夠正確建立事件標識；監測裝置能存放至少連續90天的監測數據或主站因通訊等

 問題未上傳的數據；

7、保證記錄數據的安全性，不應因電源中斷、快速或緩慢波動及跌落等原因丟失已記錄的動態數據；不應因外部訪問而刪除動態記錄數據；

 不允許人工刪除和修改動態記錄數據；不應丟失或抹去已記錄的信息 ;

8、具有監測功能故障和通信中斷等異常情況的自動報警功能；具備數據超標報警、裝置功能異常報警等故障報警功能，且設備狀態參量報

 警閾值可設置 ;

9、報警信息能區分各種不同類型的異常情況，包括監測數據、裝置自檢異常等；

10、報警信息應實現實時遠傳，報警策略設置可修改 ;

11、供電單元一般包括能量采集單元、蓄電池和控制器等；具備自動浮充電能、過壓保護、欠壓保護、過流保護和溫度補償?shù)裙δ埽?/p>

12、電源模塊配置獨立的充放電控制器，電源模塊標稱電壓為DC+12V；

13、持續無光照且無其他電力補充的條件下，蓄電池至少可以維持監測裝置正常運行15天的供電。

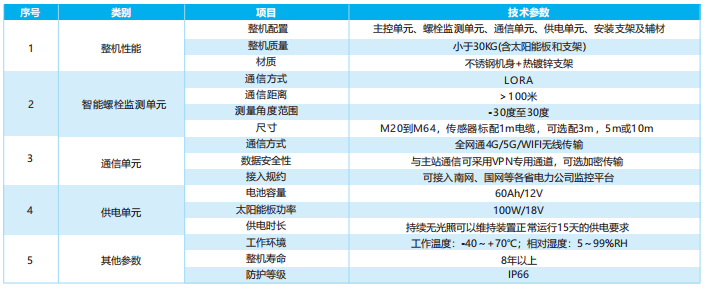

三、技術參數
