一、我國目前輸電線路分析

       隨著我國城鎮化建設進程的加快，各地大規劃建設導致輸（配）電線路通道被壓縮，輸電保護區內的違章建房、三跨、植樹、違章作業、突發性和季節性外破等給線路的安全運行構成較大的威脅，有的地方甚至出現桿塔孤島現象，嚴重威脅到了電網的安全穩定運行。

       輸電設備的檢修也是確保電力系統安全可靠運行的重要環節。 在我國一直延用著定期檢修和事后檢修相結合的模式，輸電線路由于輸送距離遠，線路長，且線經過地區的地形、地貌復雜，氣候多變，氣象條件惡劣，許多地區為事故多發區。已不符合我國電網規模迅速發展、電網設備數量急劇增加的發展現狀，呈現出定期檢修工作量劇增，檢修人員緊缺等突出問題。

       實現輸電線路狀態監測的智能化，加強輸電線路狀態檢修、全壽命周期管理和智能防災技術研究應用，對于提高電網運行可靠性、提高企業運行效率的要求具有重要意義穿越架空線路等情況進行實時視頻監控，保障線路的穩定運行。在輸電線路三跨的區域（跨越高速鐵路、高速公路和重要輸電通道的架空輸電線路區段）防止倒塔事故，防止絕緣子和金具斷裂事故，防覆冰舞動事故，防止外力破壞事故，針對運維單位提出的管理要求，正常巡視周期不超過一個月，在惡劣天氣或地址災害發生后應及時進行特殊巡視，對不均勻沉降，強風，易覆冰等微地形、微氣象區域，宜安裝狀態監測裝置

       輸電線路因線下人為工程施工發生線路外力破壞隱患、因自然或人為原因發生線下山火隱患，或因嚴重氣象災害發生線路故障故障后，線路運檢單位只有及時直觀了解遠在百里、千里之外的輸電線路現場的受損情況，才能盡早確定故障搶修方案，解除故障隱患，恢復線路常規運行狀態。

 二、目前輸電線路現狀

輸電線路常常會因?yàn)橐恍┩饬ζ茐膶?dǎo)致故障，綜合分析這幾年的情況，主要為：

① 違章施工作業。表現在一些單位和個人置電力設施安全不顧，在電力設施保護區內盲目施工，有的挖斷電纜，有的撞斷桿塔，有的高空拋物，有的圍塘挖堰，在線下釣魚等， 導致線路跳閘。

② 盜竊、破壞電力設施，危及電網安全。

③ 房障、樹障、交叉跨越公路危害電網安全，清除步履艱難。一些單位和個人違反電力法律、法規，擅自在電力線路保護區內違章建房、種樹、修路、挖堰，嚴重威脅著供電安全。

④ 輸電線路下焚燒農作物、山林失火及漂浮物（如放風箏、氣球、白色垃圾），導致線路跳閘。

雖然可以通過人工巡視來減少故障和事故的發生，但是輸電線路巡視有一定的困難點：

①運行環境復雜，外界環境影響大

②人工巡視工作量巨大、難以管理

③巡視真空期太長，無法持續監控

       隨著電力建設的迅速發展，電網規模的不斷擴大，在復雜地形條件下的電網建設和設備維護工作也越來越多。作為電力輸送紐帶的輸電線路具有分散性大、距離長、難以巡視及維護等特點，特別是山區輸電線路，因此對輸電線路本體及周邊環境以及氣象參數進行遠程監測成為一項迫切工作。輸電線路狀態監測系統是智能電網輸電環節的重要組成部分，是實現輸電線路狀態運行、檢修管理、提升生產運行管理精益化水平的重要技術手段。

       因此我司針對以上情況開發出“輸電線路視頻監控裝置” 架空線路圖像視頻監測裝置（AI球機）DX-WPS100-SP，以解決輸（配）電線路的輸電線路巡線、防外破、三跨、樹木超高、施工現場塔吊、車輛穿越架空線路等情況進行實時視頻監控，保障線路的穩定運行。

三、架空線路圖像視頻監測裝置DX-WPS100-SP工作原理

       輸電線路視頻在線監測裝置以視頻監測為主，包含主控單元、通信模塊、電源模塊、AI云臺球機、無線傳輸單元；采用太陽能及鋰電池供電，利用前端AI云臺球機采集視頻數據，通過4G/5G/WIFI/OPGW光纖網絡將圖像/視頻數據傳輸至監控中心，實現對輸電線路巡線、防外破、三跨、樹木超高、施工現場塔吊、車輛穿越架空線路等各種影響輸電線路運行的情況進行實時監控，保障線路的穩定運行。

四、架空線路圖像視頻監測裝置DX-WPS100-SP的主要功能

①200W像素高清視頻：具有200W像素高清實時視頻瀏覽功能，分辨率≥1080P，可以實現線路走廊，桿塔塔基，隱患現場的實時視頻；

②立體360°全景可視：搭載水平360°、垂直±90°旋轉全向云臺攝像頭，成就全景視野監視，水平360°連續旋轉，速度0.6～200°/S。

③星光夜視全彩視如晝：工業級超星光夜視，感光強度低至0.001Lux，無懼黑夜，依舊光彩

④超視距動態巡視：40倍/20倍混合變倍可選，多達255個預置位、16條巡航線

⑤隱患視頻智能識別：適配輕量級、低功耗AI算法，實現隱患端側智能識別

⑥“AI+視頻”運行模式：針對特殊隱患（如山火），可開啟“AI+視頻”運行模式進行錄像取證

⑦邊緣數據匯集計算：WiFi/藍牙/RS485/網口，豐富接口，實現邊緣側狀態感知數據匯集

⑧電網協議標準接入：支持電網標準協議，支持接入內網統一視頻平臺；

⑨前端24小時連續錄像：支持前端連續錄像功能，錄像采用循環覆蓋方式；

⑩可選內置加密芯片：設備內置可以選擇安全加密芯片，實現對數據的加密傳輸，保障數據的安全傳輸；

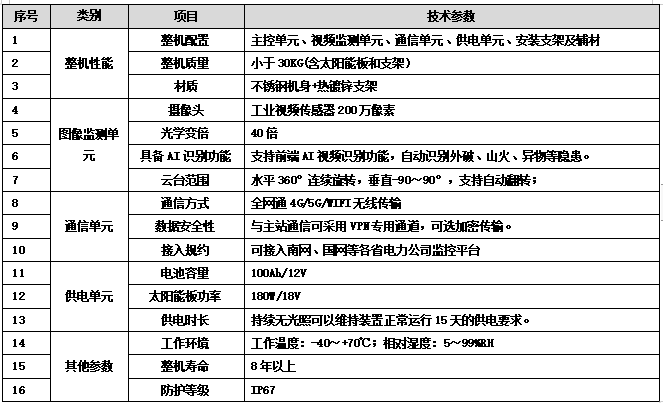

五、架空線路圖像視頻監測裝置 產品參數
